木工刀具液压轴套夹持技术

时间:2021-12-23 20:43:43 来源:未知 点击:

  在木材加工机械中,切削速度逐步提高,使用价格昂贵的高精度刀具和金钢石刀具愈来愈多。和金属切削加工一样,精密刀具夹持技术在木材加工中也很重要。

  采用液压轴套夹持技术,可以减小振动,使刀具的各个切削刃均匀切削,从而提高刀具的使用寿命,实现高速、高精度加工。

  液压轴套的应用

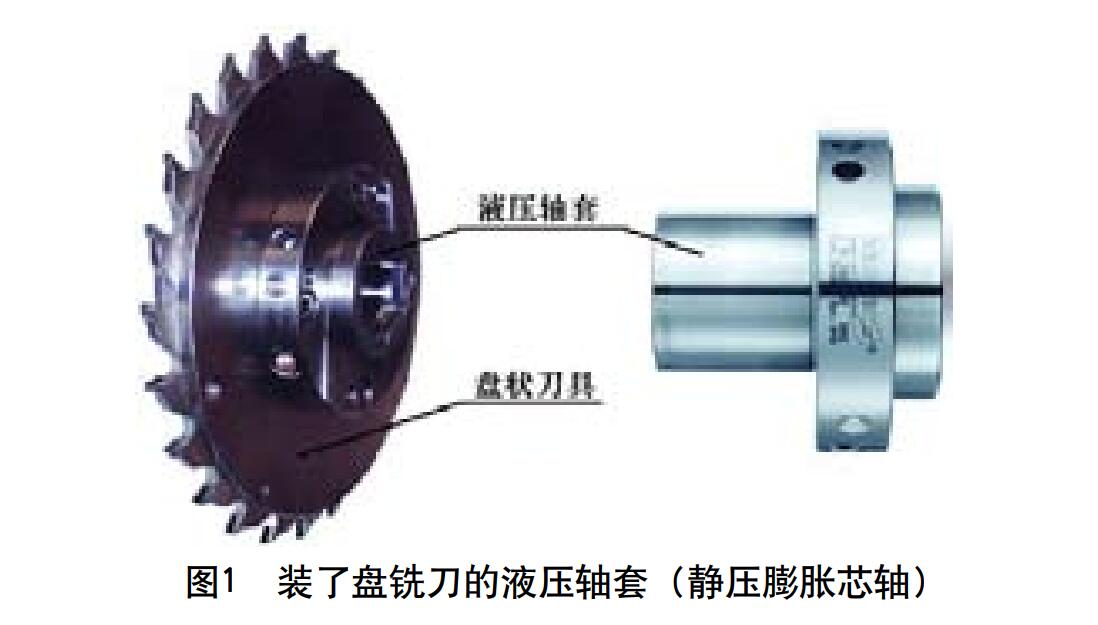

  在地板生产线中,金钢石槽盘铣刀,外径约为250~300mm,刀轴转速达到6000rpm.为了减小振动、提高刀具的使用寿命,不仅要对刀具做动平衡处理,还要进行精密夹持。盘铣刀通过液压轴套装到刀轴上。图1为装了盘铣刀的液压轴套。液压轴套的外径和内孔具有弹性,能消除盘铣刀内孔与轴套外圆、轴套内孔与刀轴之间的间隙,对盘铣刀实现高精度夹持。同时,盘铣刀与液压轴套之间还有螺钉连接,液压轴套与刀轴之间还有六方配合来传递切削扭矩。

  液压轴套的工作原理

  装在密闭容器中的静止油,当一处受到压力作用时,这个压力将通过油液传到容器中的每一点上,并且其压力值处处相等,这就是静压传递原理。如果我们用二个同心的圆筒,封住两端构成一个圆筒形的空腔,然后将其中充满油液,对油液施加一定的压力,那么这个压力就会传到油腔的每一个部位;二个同心圆筒受压后外圆向外膨胀,内孔向内收缩。

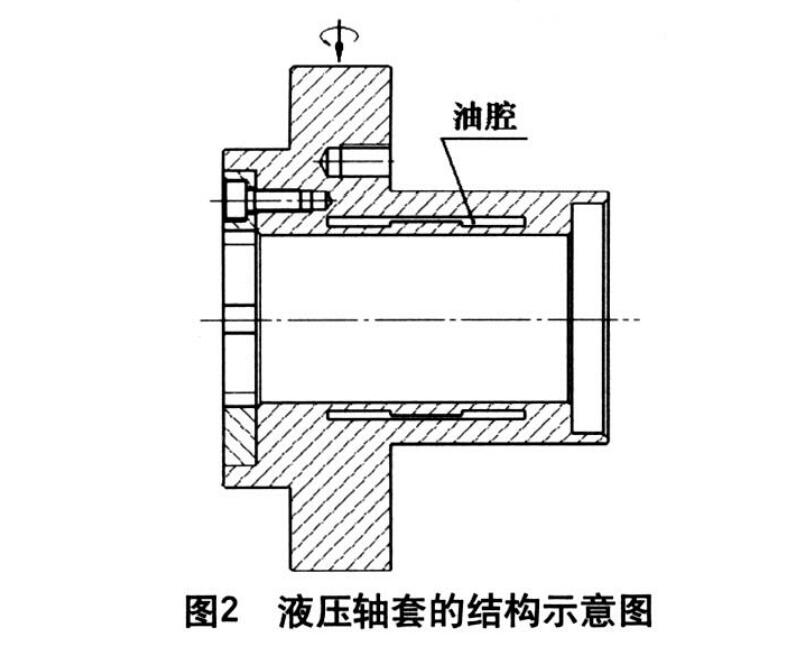

  图二是液压轴套的结构示意图,当油腔中的油压升高时,利用液压轴套外圆的膨胀变形可以实现对盘铣刀内孔的胀紧,利用液压轴套内圆的收缩变形可以实现对刀轴外圆的夹紧,由于圆筒形空腔各处均匀受压,它向四周均匀膨胀或收缩,对内孔和外圆夹紧后的夹持回转精度高达0.005mm.

  液压轴套通过一个内六角螺钉压一个小活塞,使封闭油腔内油压升高,从而外圆胀大,内孔收缩;当松开内六角螺钉时,油腔内油压回落,液压轴套的外圆和内孔在弹性回复力的作用下回复到原始直径而松开盘铣刀和刀轴。装夹过程使用一把内六角扳手在一分钟内可以完成。

  液压轴套性能特点

  液压轴套具有优良的技术性能:极高的夹持回转精度和重复夹紧精度(≤3μm);稳可靠的夹紧力;具有全封闭结构,无活动部件,无磨损,免维护;夹头夹持刀具后始终处于弹性变形状态,使用寿命长;使用加载器更换刀具迅速、方便;夹头对被夹刀具的材料没有限制;采用完全对称的结构,适用于高速切削;可以显著改善刀具在切削加工中的受力状态,有效地提高切削加工的精度和工件表面质量。
