液压胀紧套原理图及应用案例

　　由BERNER公司生产的双向液压矫直机在行走电机的主轴锁紧运用了液压锁紧轴套，通过对丝杠轴的锁紧，将行走电机的扭矩传递到移动架。同时对整个机构进行了保护.其锁紧结构如下图所示

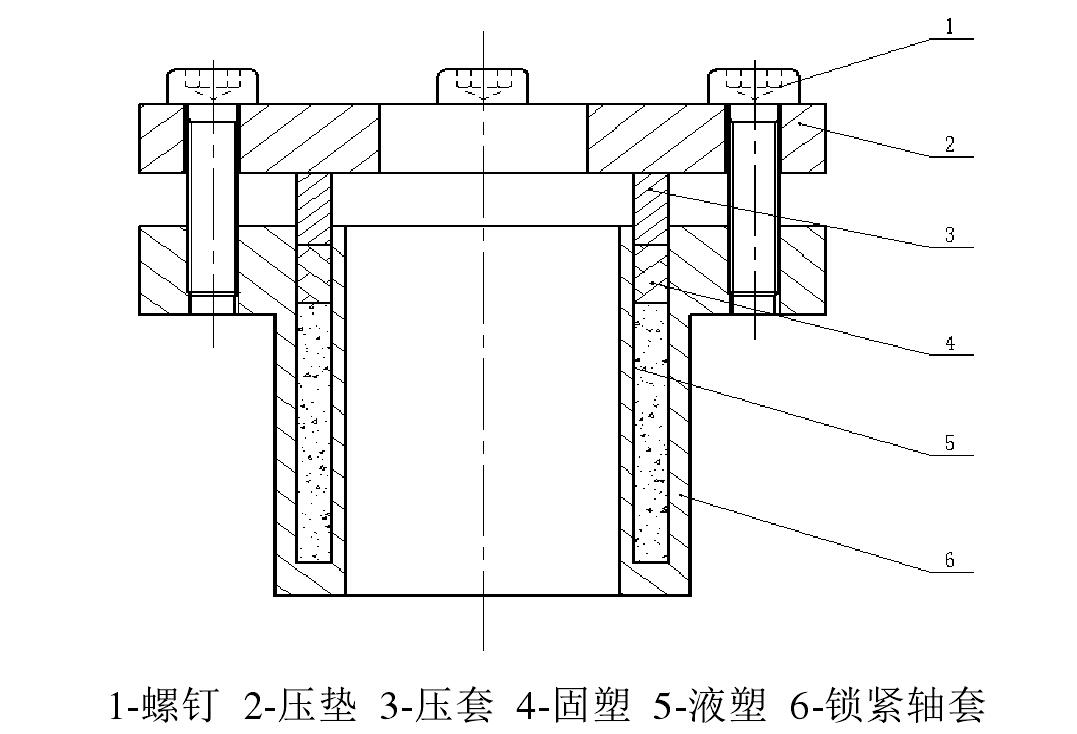

液压胀紧套原理图

　　液压锁紧轴套工作原理如下：装配时压套在拧紧螺钉的作用下对固定机构4施加压力，同时将压力传递给机构5,使得压力最终作用在轴套6上实现对丝杠轴的锁紧[9].简单地说当拧紧液压螺丝时，轴套便向轴和轮毂均匀地膨胀，从而将它们牢牢地连接起来。松开螺丝后，轴套恢复到原先的尺寸，这时就很容易把它们分开。液压锁紧轴套优点在于装配过程中从动轮轴向移动，当过载时能够快速断开所有的传动机构，对机构整体起到保护作用，可靠性高。

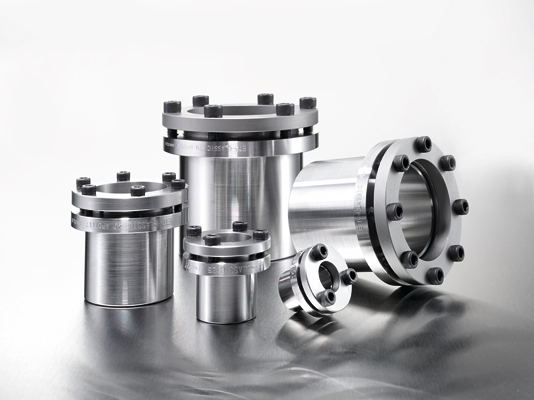

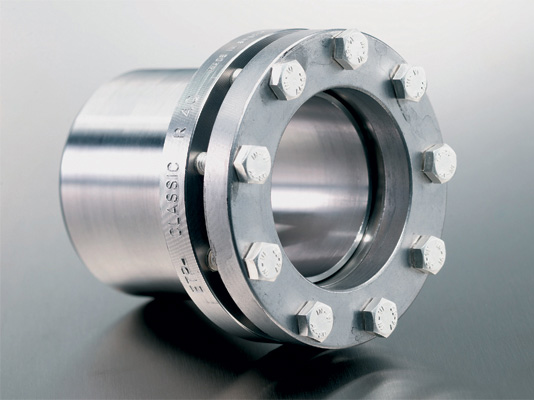

　　这种液压锁紧轴套就是液压胀紧套，它的应用面很广，常用于皮带轮、凸轮连杆机构等的传动。它能快速准确地将连接件进行径向和轴向定位。由于它容易拆卸，这给设备的维修保养带来便利，也是一种通用性很强的产品。

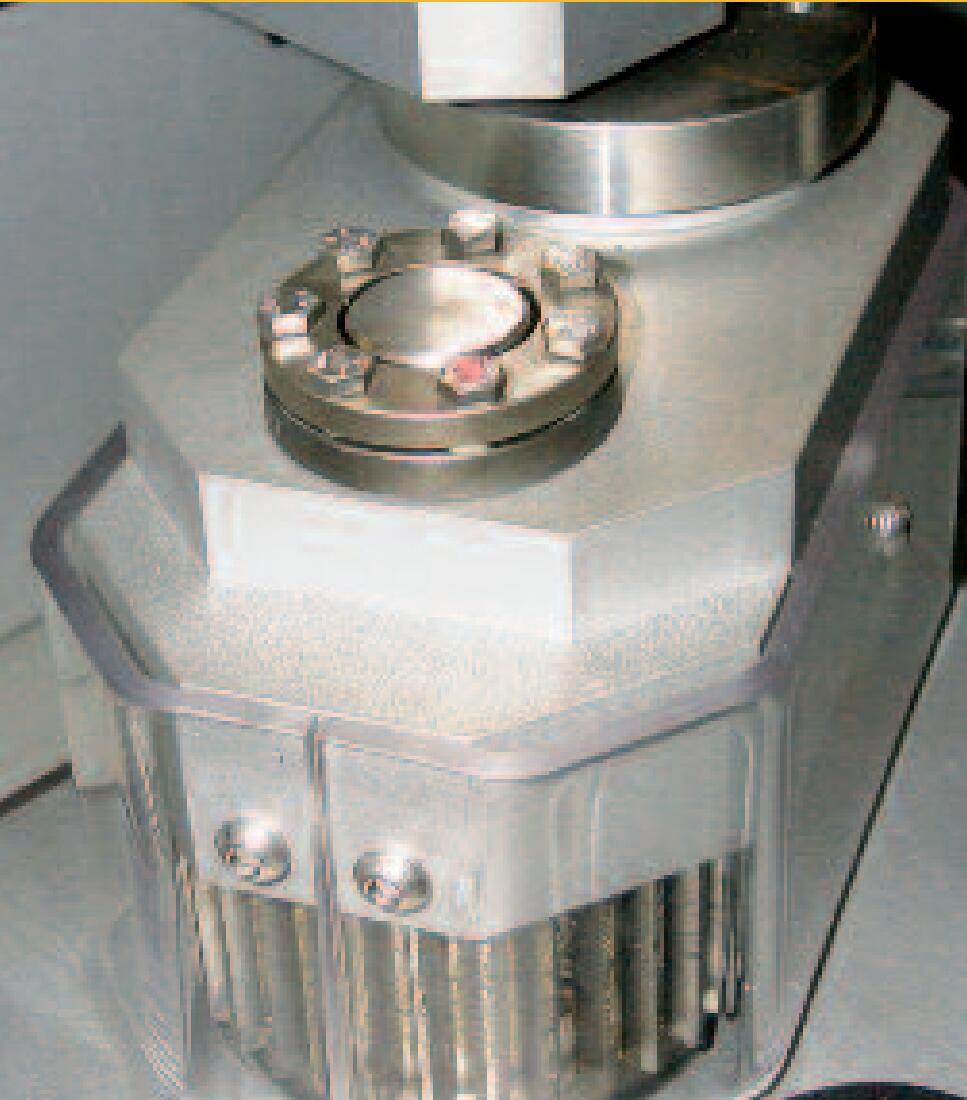

　　举个使用案例，比如设备安装调节包装设备通常带有许多移动部件，如：齿轮、凸轮、连杆等，设备在安装过程中，需保证这些部件之间的相对位置无论在轴向还是在径向都必须完全正确，而采用这种液压胀紧套来做这一切就非常方便了。

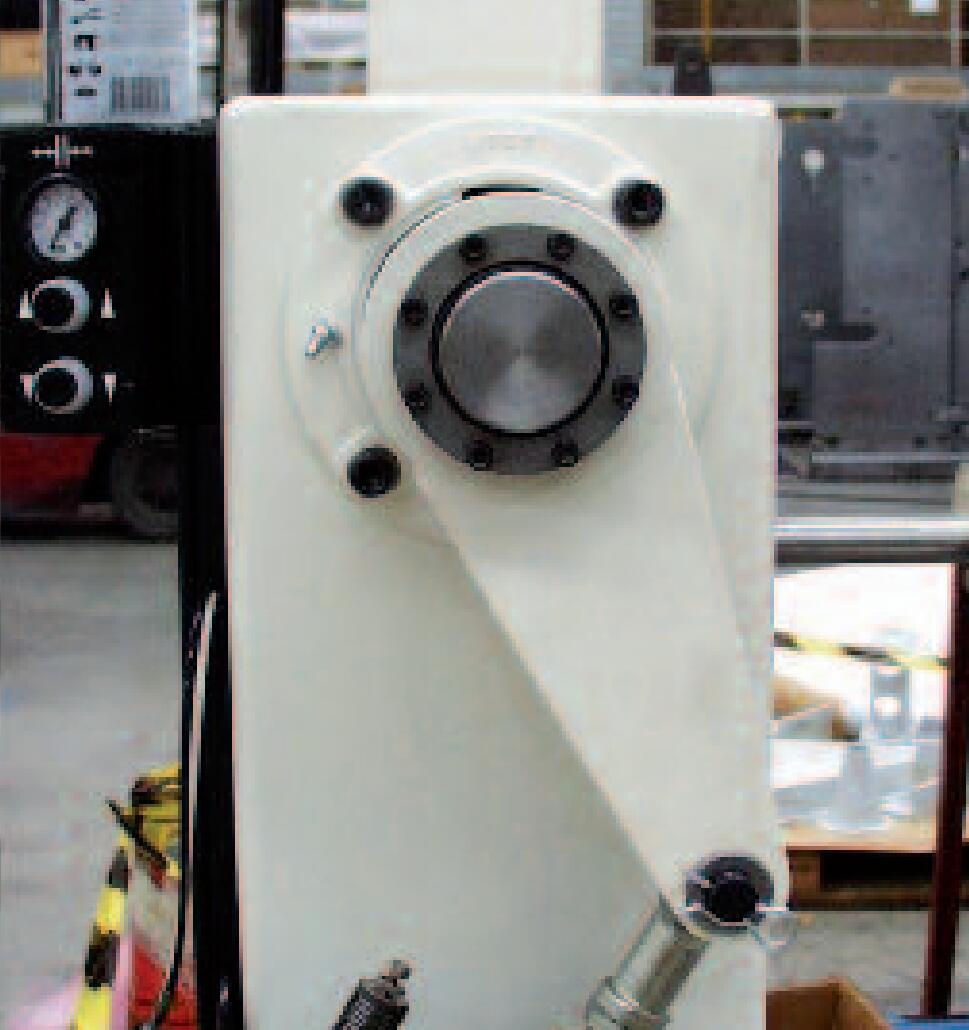

　　当然还有其他的使用案例，比如饮料生产企业的打标签工序中也运用到液压胀紧套，为使标签上的时间和位置都正确，设备调节必须准确到位。此案中将大量的液压胀紧套用来给皮带轮及其他部件定位。还有给设备递送工具的机器人，也运用了这种类型的液压胀紧套，因为我们有时需要快速更换机械臂，需要对新机械臂进行准确而无间隙的定位。
