液压胀套适用场合:扭矩测试机台架
推荐产品:BLHC-K系列液压胀套
产品特点:跳动小、频繁安装

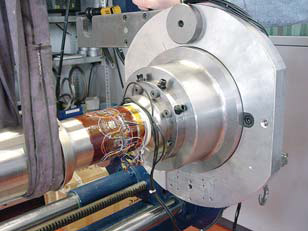

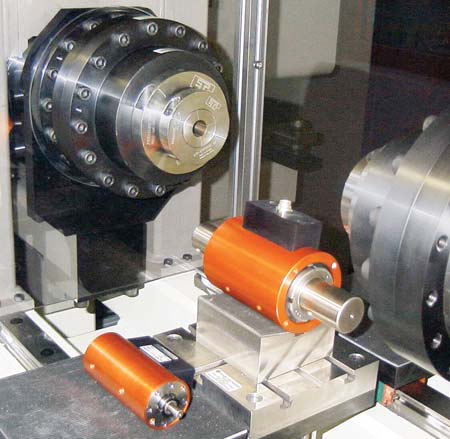

应用举例:下图这台扭矩测试机通常运转速度很快,比如在检测马达或减速机传递扭矩的大小时,需频繁更换工件。液压胀套是用来连接设备的驱动轴和不同规格的测试产品的,它能既快又准地装拆这些需要测试的产品。
推荐产品:BLHC-H系列液压胀套
产品特点:精确锁定、快速调整
应用举例:在某些行业如汽车制造等,通常使用扭矩测试架来测量轴和轴上的部件能承受多大的扭矩,用液压胀套来做这类检测是再合适不过的了。因为它同时兼有精度高、无间隙、表面压力均衡适度从而不会损坏与之相连的部件以及能快速更换等多个优点。
液压胀套的结构
液压胀套的结构与锥套式有很大的不同,液压胀套主要由胀套主体、调压螺钉、活塞、密封球、密封螺钉和液压质所组成。胀套主体的结构比较复杂是由法兰端和内外两个圆筒构成,这两个圆筒围成了一个用于存储液压介质的液压腔,且与法兰端内的活塞腔相通。具体结构如下图所示。

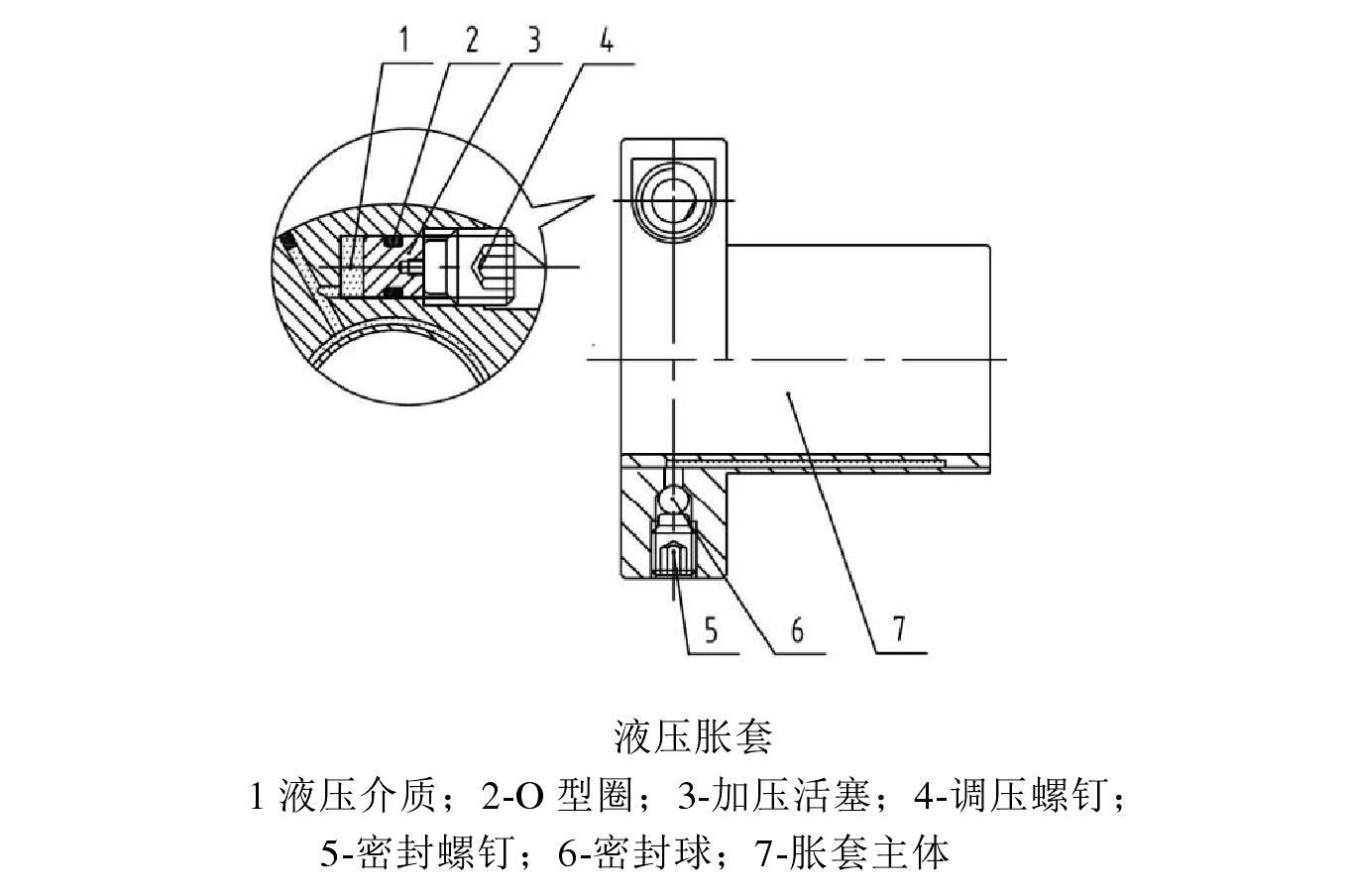

液压胀套结构图
液压胀套工作原理
在密封的液压腔内注入液压介质,通过拧紧调压螺钉推动活塞来压缩液压介质的体积,使液压介质产生均匀的液体静压强。这时内外圆筒在静压强的作用下将产生弹性变形使得内圆筒收缩、外圆筒膨胀。当内外圆筒分别与轴、毂贴合时继续加,压胀套将与轮毂和轴产生接触正压力,这样就能靠接触表面间产生的摩擦力来传递载荷。当放松压螺钉时,液压腔内压强逐渐减小至消失,内外圆筒迅速弹性恢复到初始状态,这样胀套便与轴和轮毂分离。从而实现轴与毂孔的快速拆卸。其工作状态,如下图所示。

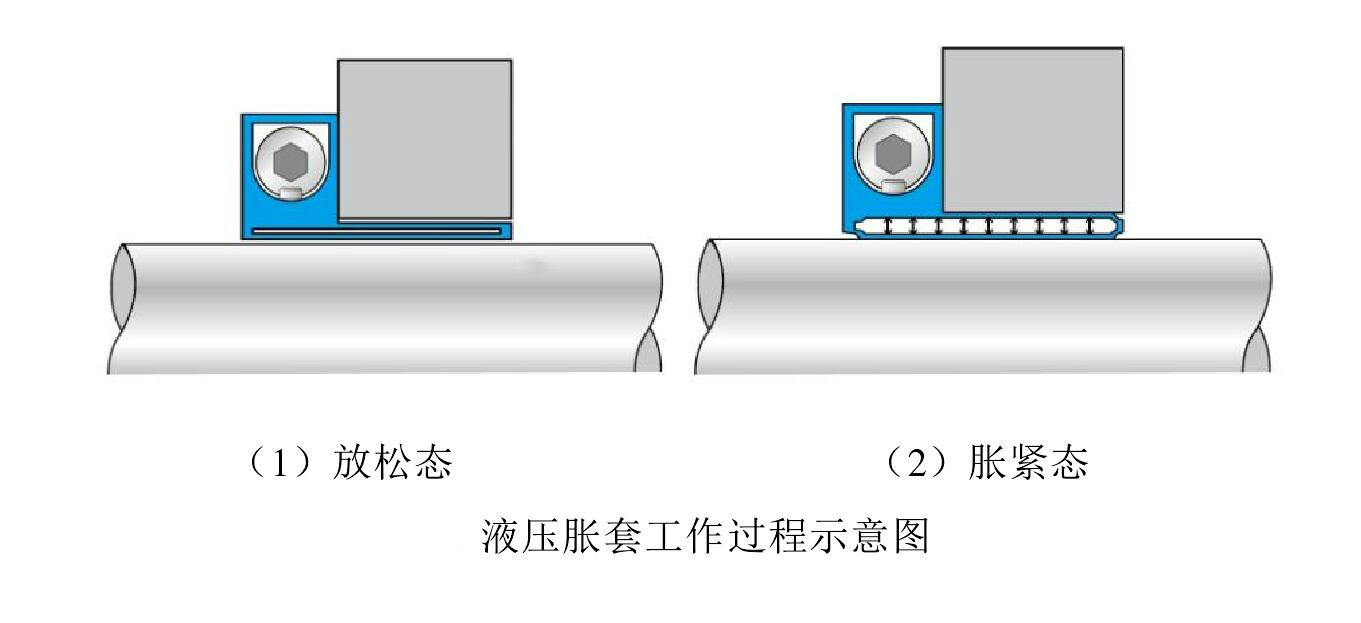

液压胀套工作示意图
