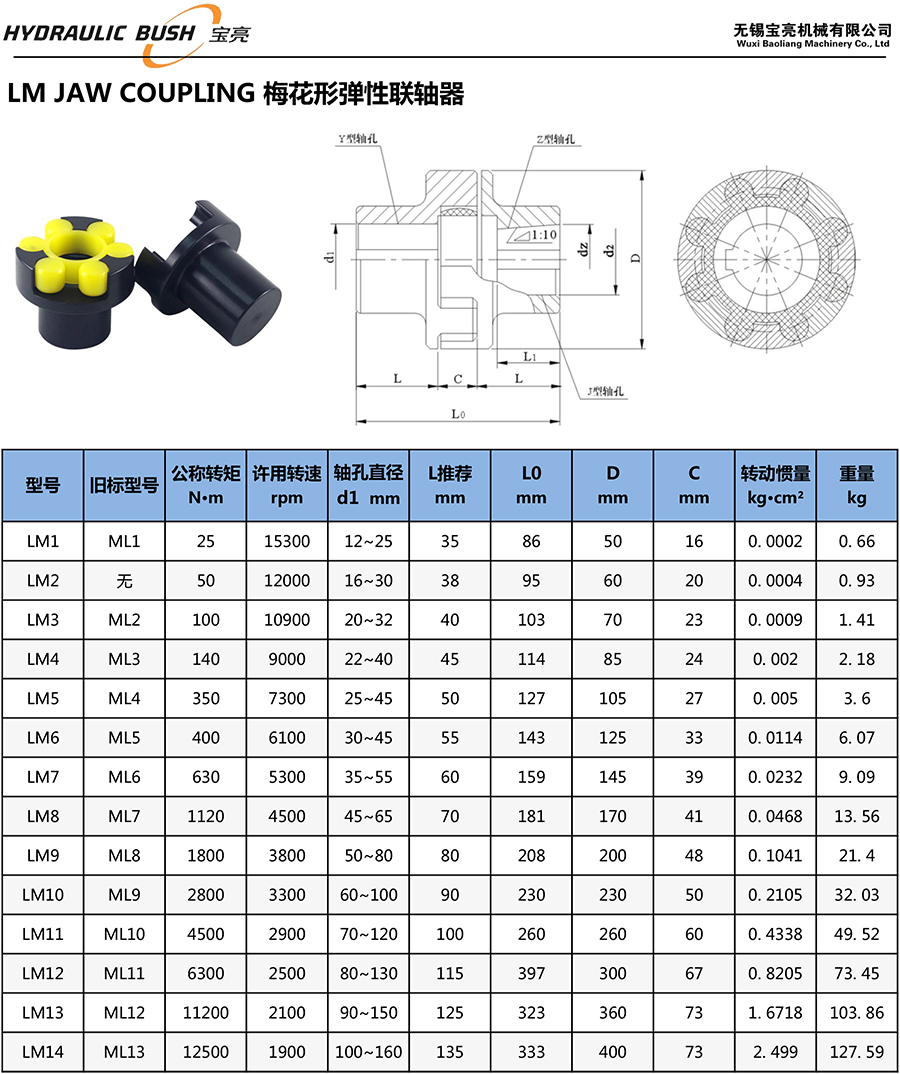

LM(ML)梅花形弹性联轴器

　　ML梅花形弹性联轴器介绍

　　梅花联轴器是一种应用很广泛也是最普通的联轴器,有的人叫做接手，也可以称作爪式联轴器,三爪联轴器

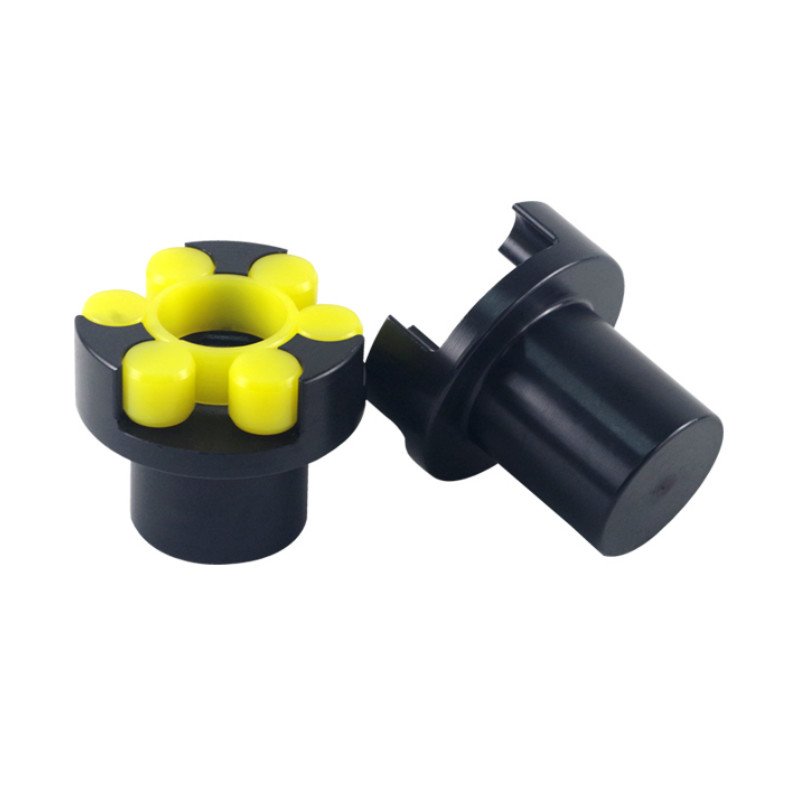

　　梅花联轴器是由两个金属爪盘和一个弹性体组成。两个金属爪盘一般是45号钢，或者铸钢材质(市面上也有生铁材质)，此类一般适用在无太大精度要求的场合，如果运用在载荷灵敏，精度高，转速高的情况下可用铝合金的。

　　梅花联轴器一般经过车加工，加工中心数控铣床铣加工，最后拉削等机加工方法加工而成，再经过整体热处理。以保证足够的机械强度，市面上还有一种爪盘是铸件，能够大批量的生产，而且免去了加工损耗。

　　所以在价格方面比机加工出来得要低很多.两者质量有质的区别。铸件的性能不是很好，在一些重要的场合下还是最好不要采用，铸件一般生铁材质，爪齿在高速或者是高负载的情况下容易打断，影响设备使用寿命。

　　ML梅花形弹性联轴器特点

　　弹性梅花联轴器结构比较简单，只需要3部分就可以组成、使用MT弹性胶垫无需润滑、后期方便维修、便于检查、更换简单，因为其弹性连接可连续长期运行。高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠。

　　梅花联轴器和膜片联轴器一样，都是使用最为广泛的联轴器。梅花联轴器因为具有较大的轴向、径向和角向补偿能力。结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合。

　　ML梅花形弹性联轴器选型步骤

　　1.选择适当的形式:根据机械特性的要求，如传递扭矩大小、刚度要求、震动、冲击、耐酸碱腐蚀、传动精度等等，确定合适的类型。

　　2.计算扭矩

　　联轴器传递的最大扭矩应小于许用扭矩值.最大扭矩的确定应考虑机器制动所需要加减速扭矩和过载扭矩.但是在设计时资料不足或分析困难，最大扭矩不易确定时，可按计算扭矩选用.即不超过许用扭矩值。

　　计算扭矩Tc:用下列公式计算

　　Tc=K*T

　　T=9550×Pw/n=7020×PH/n

　　式中T=理论扭矩N.m

　　K---工作情况系数，可参考JB/ZQ4383-86 《联轴器的载荷分类及工作情况系数》选用，通常1﹤K﹤5。

　　Pw ---驱动功率，Kw

　　PH---驱动功率，马力

　　n----转速，rpm

　　3.确定孔径范围(注:主从动轴径不同时，应按大端直径选用联轴器的规格)。

　　4.确定轴孔径及键(或胀紧联结套)的形式。
