变速箱和发动机检测台架使用液压胀套具有三大优势
应用场合:发动机测试台架,变速箱检测台架
优势一:液压胀紧套零间隙,轴向定位无移动且所需锁紧力小
发动机和测功机连接一般采用高弹性联轴器,可以补偿扭转偏角,轴向需要移动,以前常采用普通的花键连接,因此有间隙和震动的问题,中间花键改用液压胀套连接后,上述问题便迎刃而解了。与此同时,还可以方便快捷地调节联轴器的轴向长度,位置无移动。测试台设备需要频繁调节,液压胀套充分发挥它所具有的所需拧紧力小、只需一粒螺丝安装等优点。
优势二:液压胀紧套可从径向操作,可以快速拆装,更换待测产品效率高

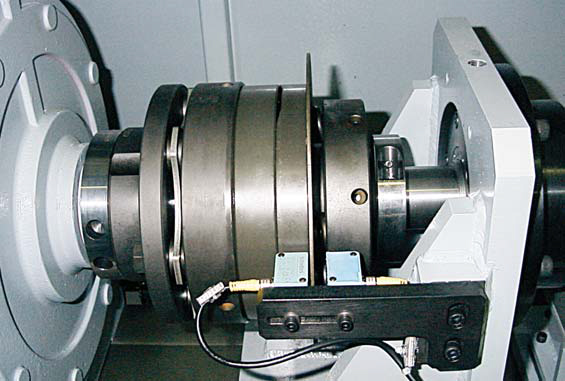

这是一台汽车变速箱的测试架,变速箱输出轴通过液压胀紧套与一转矩限定装置连接,以控制其传动扭矩。由于测试架需要不断地检测不同的变速箱,所以要频繁装、拆联轴器。此外,该联轴器可从径向操作,且无传动间隙等优点在本设计案例中也发挥了重要作用。
优势三:液压胀紧套精度高,惯性小、平衡性好
这是一个减速机检测台的联轴器,采用BLHC-K系列液压涨紧套意味着能快速装、拆待测产品。由于它尺寸小、自重也轻,因而运行时惯性就小。同理,精度高对降低设备的不平衡性也起了很大的帮助作用。
